XC8217D芯片是一款低功耗、高性 能和高度集成的SoC，带有2.4G收发器。 它集成了高性能2.4GHz射频收发器、丰 富的基带功能、32位MCU和各种外围IO。 它支持128KB的flash和32KB的RAM， 以实现可编程协议和配置文件，支持定 制应用程序。

XC8217D采用先进的CMOS低泄 漏工艺制造，该工艺提供了高的集成 度、低的功耗、低的漏电流和降低 的BOM成本，同时简化了整个系统设计。 丰富的外围设备包括10通道通用ADC、 上电复位（POR）、低电压复位（LVR）、UART/I2C和多达9个GPIO，这进一步降 低了总体系统成本和尺寸。

XC8217D的工作电压范围为1.7至3.6V，在Tx和Rx模式下功耗极低，在电 池供电系统中使用寿命长，同时保持优 异的射频性能。该设备可以进入超低功 耗睡眠模式，在该模式中，当低功耗振 荡器和睡眠定时器打开时，寄存器和保 留存储器内容被保留。

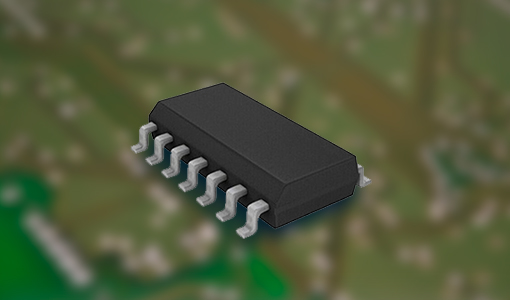

SOP16（多9个GPIO）可用。

- 2.4G RF SOC 独立看门狗

- 工作电压1.7 V至3.6 V

- 集成锂电池LDO和5V LDO（支持 3.1~5.5V输入，输出3.1~3.3V

- >4KV ESD,>4KV EFT,class-A 抗干扰能力强于国产MCU和BLE，超过部分欧美一线大厂。

- 全球线性度好的BLE/2.4G射频接收机。

-96 dBm Sensitivity@1Mbps

-93 dBm Sensitivity@2Mbps -99 dBm Sensitivity@250Kbps

- 大13 dBm输出功率，通讯距离更远

- 出色的RSSI性能，精度可达1dB

- 32bit MCU max 64MHz

- 支持XIP，128KB闪存

- I2C、2 路UART

- 1-axis Quadrature Decoder

- 10路(外部6路+内部4路)12bit通用 ADC，高速率1M采样率

- PWM(6路, 其中4路带死区控制互补输出),高16位连续可调，支持中心对齐模式，支持刹车，支持pmw 和adc联动

- 多9GPIO,25mA输出,支持高亮
